Собираем прибор ночного видения нулевого поколения. Очки ночного видения своими руками Прибор ночного видения своими руками из камеры

В этой статье вы узнаете как своими руками сделать настоящий прибор ночного видения с монитором. Этот самодельный прибор обладает достаточно не плохими характеристиками и обязательно пригодится в хозяйстве, ну я собрать его сможет практический каждый!

Для изготовления прибора понадобится:

• 3D очки с линзами
• Автомобильный монитор хорошего качества с небольшой диагональю.
• Аккумуляторные батареи от видеокамеры, типа Samsung 4 шт. по 3,5 В.
• Две видеокамеры, одна из которых имеет очень хорошую чувствительность для работы ночью
• Две ИК подсветки

Видео самоделки вы можете посмотреть в конце статьи!

Вот так выглядит монитор, который нам необходим для самоделки:

Две камеры, одна для ближнего обзора, а вторая для дальнего.

ИК подсветка, приобретённая на алиэкспресс, представляет из себя круглую плату с отверстием по центру и два ряда ИК диодов. Ссылку на них я оставил в начале статьи. Кстати можно приобрести подсветку в каркасе, а потом её разобрать, если подходящую не получится найти. Эти платы будут прикреплены на очки, как показано на фото ниже.

Монитор будет вмонтирован в очки следующим образом:

Изготовление прибора ночного видения ПНВ

Предварительно проверяем, как работает оборудование. К монитору подключаю маленькую видеокамеру, подаю 12 В – все нормально. Монитор показывает изображение передаваемое камерой

Монитор, с которого снята ножка подставки, устанавливаю в 3D очки. Перегородку, лишнюю начинку и линзы убираю. На 3D принтере распечатала удлинитель для корпуса очков, чтобы глазам было комфортно смотреть на монитор. Поверхность удлинителя получилась не совсем ровной из-за скорости печати принтера, однако это особого значения не имеет.

В корпусе очков прожгла дырки и закрепила всю конструкцию пластиковыми стяжками. Для надежности зафиксировала клеем «Секунда».

Имевшиеся на корпусе очков крепления аккуратно срезала и перенесла на крышку, чтобы та могла открываться и не проваливаться вниз. Шарниры на крышке я тоже закрепила стяжками. Также вкрутила маленький винтик для придания дополнительной прочности конструкции и возможности, открутив его, попасть внутрь устройства для ремонта или замены деталей.

На лицевой стороне прибора закрепляю маленькую видеокамеру между двумя светодиодными подсветками. Камеру побольше фиксирую сверху с помощью распечатанных на 3D принтере креплений, в которые закручиваю маленькие шурупы. Все держится надежно.

Для светодиодной подсветки также распечатала на 3D принтере крепления такой формы, чтобы боковые перегородки прикрывали камеру и не позволяли ее слепить светодиодам.

Фронтальная камера и светодиодная подсветка посажены на клей. Провода от светодиодов закреплены стяжками и проведены в корпус через просверленное отверстие. На корпус установила кнопки управления (включения/выключения и переключения на дальнюю или ближнюю камеру), к ним подключила провода. На корпусе я еще разместила джойстик, который отвечает за настройки дальней камеры.

В качестве источника питания я использовала 4 аккумулятора от видеокамер Samsung каждый на 3,5 В.

Аккумуляторы зафиксированы скотчем в единый блок, провода от них сходятся в разъеме. На разъеме указано, где какой провод, а также плюс и минус. К прибору аккумулятор подключается с помощью самодельного штекера, в котором последовательно спаянные провода зафиксированы клеем и скотчем. Штекер подключается к разъему аккумулятора, вилка – к прибору ночного видения.

С подзарядкой аккумуляторов пока есть определенные проблемы. Сначала в течение часа заряжается первый аккумулятор в блоке, затем переставляется зарядное устройство и заряжается следующий. Над этой проблемой еще, надо думать.

Первая камера ближнего действия:

Ночью протестировала прибор. Если ближняя камера изображение хорошего качества не дает, то дальняя отлично справляется со своей задачей. Хорошо видны дома, проезжающий транспорт, люди. И в лесу прекрасно можно будет рассмотреть и зайца, и волка, и нашу сову. Собственно, за совами я и собираюсь наблюдать.

Камера дальнего видения:

Похожее

Каждое физическое тело способно отражать или излучать инфракрасные лучи (ИК). Именно эта особенность взята во главу угла конструкторами приборов ночного видения. В основе их действия - это так называемый внутренний фотоэффект. Когда инфракрасное изображение проецируется куда-либо, тогда электропроводность облучаемых участков фотополупроводника (2) делается иной на смежном электролюминисцентном слое (4), и в данном случае имеет место распределение потенциалов, которое, в свою очередь, соответствует распределению яркости картинки на фотографическом проводнике. Для того, чтобы этот процесс имел место быть, требуется к прозрачным электродам, находящимся по краям, обеспечить переменное напряжение электрического тока величиной 250-300 Вольт при частоте 400-3000 герц, а сила тока не должна превышать при этом 10 мА.

Как сделать прибор ночного видения самому.

Давайте начнем! Для того, чтобы сконструировать прибор ночного видения самому, нужно взять химические элементы из кабинета химии в школе или в химлаборатории отдельно взятого завода или фабрики. Они понадобятся для его изготовления.

Перво-наперво мы берем две маленькие пластины из стекла, а также химическое соединение Sn Cl2 (олова хлорид)., серебро (Ag), ZnS (цинка сульфид кристаллический) и Cu (медь). Стёклышки нужно прогреть примерно 4 часа в растворе из скрной кислоты H2SO4 и калия дихромата К2Сг2О7, а затем тщательно высушить их. Затем нужно взять чашечку - лучше сделанную из фарфора, налить туда. Потом возьмите фарфоровую чашечку, положите в нее олова хлорид SnCl2 и поставить её в электрическую печку. Над этой печью нужно надистанции не более 7-10 сантиметров прикрепить куда-нибудь стеклышки. Далее Вам придется накрыть фарфоровую чашку пластинкой из металла. Включите электрическую печку.

Едва печка нагреется примерно до 400-480˚, Вам придется взять оттуда пластину из металла. Убедитесь, что на ней образовалось чрезвычайно тонкое токопроводящее покрытие. Тогда нужно снова включить печь и положить стекла на стол и дать им совсем остыть. Нужно будет проверить тестером это самое покрытие. Далее нужно будет нанести на какую-нибудь из этих пластинок фотополупроводник. Чтобы осуществить это, надо изготовить одинаковое количество трехпроцентного раствора тиокарбомида Na4 C(S)NH2 и 6%-ного раствора ацетата свинца. Эти растворы нужно влить в сосуд из стекла. Используя пинцет, суньте в раствор стеклянную пластинку, удерживая её в вертикальном положении. До этого нужно нанести на сторону, которая не покрыта токопроводящим покрытием, лак. Оденьте резиновые перчатки, осторожно влейте в сосуд с пластинками концентрированный щелочной раствор до самого верху. Бережно и осторожно размешайте получившееся стеклянной палкой, при этом стараясь не задевать пластины. Спустя 10 минут пластинку надо будет осторожно вынуть и вымыть потоком дистиллированной воды. Далее нужно все это высушить. Включайте печку и пклвдите в чистую чашечку из фарфора серебро (Ag). Повторите описанный нами процесс при температуре 900˚. Нанесите покрытие на пластину с фотополупроводником. При этом нужно будет добиться того, чтобы там получилась зеркальная пленка. Чтобы изготовить люминофор, надо приготовить чистые кристаллики ацетата цинка ZnS. Следует отметить, что при наличии примесей яркость свечения значительно упадет или вовсе исчезнет. Подготовьте печку. В фарфоровую чашку положите Cu. Её кристаллики меди и кристаллы ацетата цинка ZnS должны быть как можно меньше по размеру. Пропорция должна быть соблюдена такая: ZnS - 100%, медь - 10 %. В печке должна произойти циркуляция паров меди и их прохождение сквозь промежутки между кристалликами. Полученные кристаллы не размалывайте ни под каким предлогом! У Вас получится тогда порошок без цвета. Смешайте лак с кристалликами. Лака возьмите как можно меньше. Вылейте смесь на пластинку со слоем из серебра и подождите, пока она не растечется полностью и не образуется ровная поверхность. Сверху на лак положите вторую пластинку токопроводящего покрытия и слегка зажмите её. Когда все засохнет, получившийся прибор ночного видения необходимо загерметизировать. После всех этих манипуляций, нанеся токопроводящее покрытие, припаяйте проводки в качестве выводов по краям пластинок.

Сборка прибора ночного видения

Осталось лишь собрать генератор высокого напряжения и положить это все в один и тот же корпус. Форма его произвольна, но мы рекомендуем ту, что предложена большинством разработчиков приборов ночного видения (на рисунке). Объектив в нем можно взять от любого фотографического аппарата, но лучше всего именно короткофокусный (скажем, от фотоаппарата "Смена-8М" или "ФЭД". В качестве окуляра может выступить любая двояковыпуклая линза. Когда Вы все это соберете воедино, то нужно проверить все соединения на прочность и правильность соединения. Когда Вы включите Ваш новый прибор ночного видения, то обязательно услышите тонкий писк. Это пищит трансформатор. Не увидев в никакого изображения, не расстраиваетесь - Вы можете изменить уровень подаваемого напряжения или частоту генератора.Установите максимальную чувствительность.

Приятного Вам наблюдения!

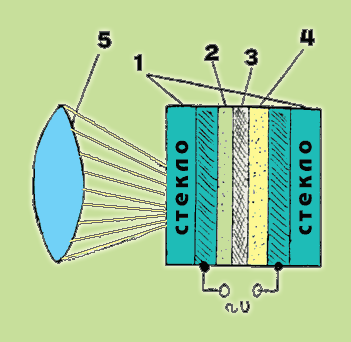

1. пластины из стекла;
2. фотографический проводник;
3. слой серебра (Ag);
4. электролюминофор;
5. фотообъектив или линза.

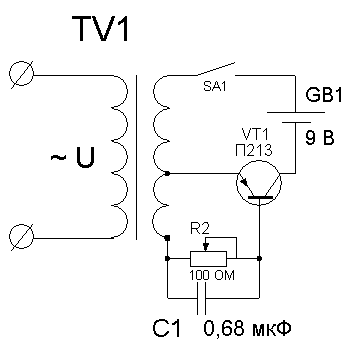

Резистором R2 изменяется частота генератора.
Трансформатор наматывается на любом сердечнике и содержит:

• Обмотка I содержит 2000 - 2500 витков, провода - 0,05 - 0,1 мм;
• Обмотка II содержит 60 витков;
• Обмотка III - 26 витков, провода - 0,3 мм.

Человеческое зрение – удивительная вещь. Глаза называют зеркалом души и могучим орудием, которым нас наделила природа. Вот чего нам действительно не дано, так это видеть в темноте, в отличие от технических устройств, именуемых ПНВ или приборы ночного видения.
Еще недавно мы слышали о них, как о спецсредствах для военных, которые используют их для скрытого наблюдения и ведения боевых действий в темноте. Возможности таких устройств применяются и в современных обычных камерах. При этом одни из них способны различать предметы в инфракрасном спектре, а другие нет. Сегодня мы покажем, как сделать прибор ночного видения из обычного цифрового фотоаппарата. Итак, приступим!

Принцип работы и ресурсы для самодельного ПНВ

• Цифровой фотоаппарат;
• Кнопка – выключатель;
• Батарея пальчиковая АА на 1,5 В – 2 шт;
• Проводая, изолента.

• Паяльник;
• Отвертка со сменными насадками;
• Малярный нож;
• Пистолет для горячего клея;
• Пинцет.

Изготавливаем прибор ночного видения (ПНВ)

Демонтируем инфракрасный фильтр

Монтируем светодиодную подсветку

Как сделать прибор ночного видения из мобильного телефона? Наверняка твои друзья сильно удивляться, когда ты покажешь им, что камера твоего мобильного телефона работает в полной темноте.

Необходимые материалы:

1. Мобильный телефон;
2. Отвертки,швейная игла или булавка;
3. Инфракрасные диоды и резистор;
4. Источник питания на 9-12v.

И так, приступим к работе. Первым делом разбираем мобильный телефон и добираемся до камеры, которую тоже будем разбирать.

В данной модели телефона камера имеет автофокус, их разбирать сложнее, но скажу по себе я ножом все аккуратно разобрал (да да, не было отверток таких малых размеров).

Теперь главное это найти инфракрасную линзу. Практика показала, что их легко определить по форме. Они квадратные либо прямоугольные, остальные линзы круглые, так что вы не спутаете.

Линзу я извлекал иголкой. Все оказалось намного легче, чем я думал. Сама линза была не стеклянная, а пластиковая и я ее иглой снял очень легко, даже не повредив.

Сняв линзу, собираем камеру и телефон обратно.

Теперь нам нужен инфракрасный свет, для того чтобы камера работала в темноте, человеческий глаз его не воспринимает, а ваш переделанный мобильник теперь да).

Самый простой вариант который я использовал, это купив 4 ИК диода, подсоединив их последовательно с резистором, запитав их от 12V. Ну и для красоты поместил их в коробочку.

Кто не в курсе, такие ИК диоды есть в пультах от телевизора и в остальных пультах. Ну а если у вас есть ИК фонарик, то это просто идеально, так как камера будет видеть на десятки метров.

Любое тело обладает способностью излучать или отражать ИК (инфракрасные) лучи. На этом принципе и построен "ПНВ" (прибор ночного видения) разработанный в 1984 году немецкой фирмой "Elektrisch Manufactur". Этот прибор основан на внутреннем фотоэффекте. При проецировании ИК изображения электропроводность облучаемых участков фотополупроводника (2) (см.рис.1) меняется и на примыкающем электролюминисцентном слое (4) создается распределение потенциалов, соответствующее распределению яркости изображения на фотопроводнике (2). Для осуществления этого процесса надо к крайним прозрачным электродам приложить переменное напряжение 250-500 Вольт с частотой 400-3000 Гц и силой тока не более 10 мА

Итак, приступим к изготовлению ПНВ. Химические элементы необходимые для изготовления прибора можно достать в любом химическом кабинете школы или химической лаборатории любого предприятия. Для начала возьмем две стеклянные пластинки, хлорид олова SnClz, серебро, сульфид цинка ZnS (кристаллический) и медь. Стёкла подержите 4 часа в смеси из H2SO4 и К2Сг2О7 (дихромат калия). Просушите. Потом возьмите фарфоровую чашечку, положите в нее SnCl2 и поставьте в муфельную (или электро-) печь. Над ней на расстоянии 7-10см закрепите стёкла. Накройте чашечку металлической пластиной и включите печь. Как только она разогреется до 400-480 градусов, выньте металлическую пластину. Как только образуется тончайшее токопроводящее покрытие, выключите печь и оставьте стёкла в ней до полного остывания. Покрытие проверьте тестером.

Затем на одну из этих пластин нанесите фотополупроводник. Для этого приготовьте равные количества 3%-ного раствора тио-карбомида Na4 C(S)NH2 и 6%-ного раствора ацетата свинца. Вылейте оба раствора в стеклянный сосуд. С помощью пинцета внесите в раствор стеклянную пластинку и держите ее вертикально. Но перед этим нанесите на сторону свободную от токопроводящего покрытия лак. Надев резиновые перчатки, налейте в сосуд с пластинами, доверху концентрированный раствор щелочи /осторожно!!/ и очень аккуратно размешайте стеклянной палочкой, не задевая пластин. Через 10 минут пластинку выньте (аккуратно) и вымойте под струёй дистиллированной воды. Высушите.

Включите печь и положите в чистую фарфоровую чашечку серебро. Повторите процесс описанный выше при 900 град. Покрытие наносится на пластину с фотополупроводником. Добейтесь получения зеркальной пленки. Для изготовления люминофора приготовьте чистые кристаллики ZnS. Если будут какие-то примеси, то яркость свечения резко падает или исчезает. Приготовьте печь. В фарфоровую чашечку положите чистую медь. Кристаллики меди и ZnS должны быть по возможности меньше. Соблюдайте пропорцию ZnS - 100%, Сu (медь) - 10 %. В печи создайте циркуляцию паров меди и прохождение их через промежутки между кристаллами. Получившиеся кристаллы не в коем случае не размалывать. Должен получится бесцветный порошок. Смешайте цапон-лак с кристаллами. Количество лака возьмите минимально возможным. Вылейте смесь на пластину со слоем из серебра и дождитесь полного растекания и образования ровной поверхности. Сверху наложите вторую пластину токопроводящего покрытия на лак и слегка прижмите. После высыхания за герметизируйте полученный ПНВ. Перед всеми этими операциями, после нанесения токопроводящего покрытия следует припаять проводки в качестве выводов по краям пластин.

Теперь Вам остается собрать схему генератора высокого напряжения и собрать это все в единый корпус. Он может быть любой формы. Но рекомендуется все-таки предложенный разработчиком (см.рис.2). Объектив может быть от любого фотоаппарата, желательно короткофокусный, например от "ФЭД", "Смена-М". Окуляром может служить любая двояковыпуклая линза. После окончательной сборки проверьте все соединения на правильность подсоединении и прочность. Включив ПНВ должен тихо запищать трансформатор. Если изображение не появилось не отчаивайтесь. Измените частоту генератора или уровень напряжения. Установите максимальную чувствительность.

Резистором R2 изменяется частота генератора.
Трансформатор наматывается на любом сердечнике и содержит:
Обмотка I содержит 2000 - 2500 витков, провода - 0,05 - 0,1 мм;
Обмотка II содержит 60 витков;
Обмотка III - 26 витков, провода - 0,3 мм.
